一、保温杯的“真空命门”

很多人以为，真空保温杯就是把两层不锈钢之间的空气抽掉那么简单。其实，真正的难点在于：怎么把那个抽气孔封死，而且封得永久不漏气？ 这个“命门”，就靠一颗不起眼的玻璃焊料。

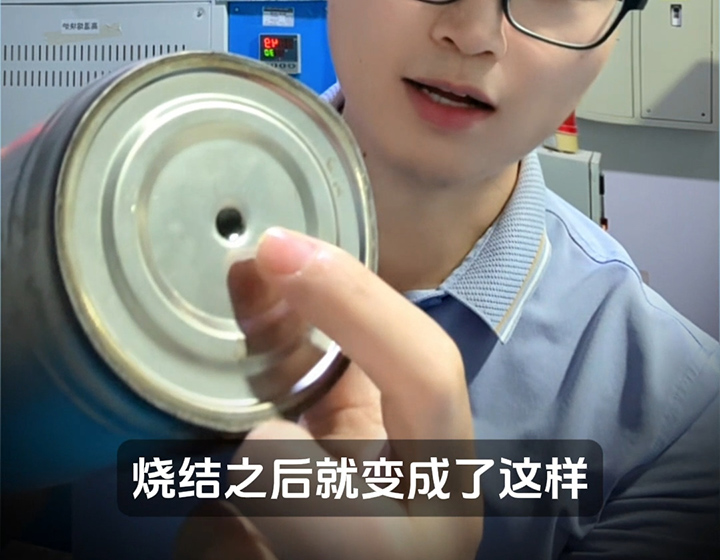

你可能留意过，保温杯底部有一个小小的、光滑的圆点或凹坑，上面往往贴着一层保护贴纸。那个位置，正是抽真空的“伤口愈合处”，而愈合的材料，就是我司专门为真空保温杯开发的低温焊料玻璃。没有它，真空度再高，也会随着时间一点点漏光。



二、高温真空炉里的“三重奏”

现代高品质保温杯采用的是“无尾真空”工艺。整个过程中，抽真空、熔化玻璃焊料、激活吸气剂这三件大事，是在同一个高温真空炉里一次性、同时完成的。

具体是这样操作的：

1. 杯子的双层内胆之间预留一个细小的抽气孔，孔口预先放置一粒精准定量的玻璃焊料。

2. 将杯子送入大型真空炉，一边升温，一边用真空泵强力抽气。

3. 当温度达到400℃~600℃时，炉内已经接近超高真空状态。此时，装在杯壁上的吸气剂被“唤醒”，开始大口吞吃残余气体。

4. 温度继续升到500℃~700℃——这正是我们低温焊料玻璃的熔化区间。玻璃焊料融化后，依靠表面张力自动流平、封住抽气孔，随后冷却凝固，形成气密性极佳的玻璃密封层。

你看，玻璃焊料负责的就是最后那一步“一锤定音”的封口动作。它出现得早不行（还没抽干净就堵上），出现得晚也不行（气又进去了）。只有在我们产品精确设计的熔点温度下，它才能恰到好处地完成使命。

三、玻璃焊料的“高光时刻”

为什么非用玻璃焊料不可？用金属锡或者铜焊不行吗？

答案是：不行。因为保温杯的不锈钢内胆和外壳之间，对温度非常敏感。温度太高，不锈钢会氧化变色，甚至影响真空度；温度太低，焊料又熔不了。我司中傲新瓷研发的低温封接玻璃，恰恰在500~700℃这个“黄金窗口”内熔化，既不会伤及金属基体，又能保证足够低的粘度和良好的浸润性，像水银一样自动填满抽气孔。

此外，玻璃焊料的热膨胀系数必须与不锈钢几乎完全一致。否则冷却后，玻璃与金属交界处会产生微裂纹，真空就慢慢漏掉了。可以说，一颗合格的玻璃焊料，决定了保温杯是保温3年还是10年。

四、吸气剂的“幕后英雄”

你或许知道保温杯里的吸气剂作用，它是维持长期真空的“清道夫”。但吸气剂需要被高温激活才能工作。而在同一炉子里，激活吸气剂的温度（约400~600℃），恰好也是玻璃焊料开始软化的温度区间。

这里有一个精妙的协同：

• 吸气剂在高温下拼命吸收残余气体，为封口创造最佳真空环境。

• 玻璃焊料在同一炉次中完成熔化和封接，将高真空状态“冻结”在杯壁之间。

没有吸气剂，封口后的真空会慢慢变差；但没有玻璃焊料，抽气孔根本封不住，吸气剂连上场的机会都没有。 两者缺一不可，但玻璃焊料是那个“关门”的角色——门关不严，里面打扫得再干净也没用。

五、为什么你的保温杯底部有个“伤疤”？

细心的人会发现，高品质保温杯底部那个密封点外面，往往贴着一层撕不掉的金属或塑料贴纸。这不是装饰，而是对玻璃焊料的物理保护。

因为玻璃焊料凝固后是脆性的。如果保温杯摔在地上，底部直接受力，玻璃密封点可能产生微小裂纹，导致真空失效。那层保护贴纸起到了缓冲和遮挡的作用。反过来看，这也恰恰证明了玻璃焊料在整只杯子里的“命门”地位——它太重要了，所以需要格外呵护。

六、总结：小小一粒玻璃，锁住一杯温暖

从抽真空到封口，从激活吸气剂到长期气密保持，真空保温杯的制造工艺环环相扣。而低温焊料玻璃，就是那个在最关键时刻“锁死真空”的核心材料。

中傲新瓷深耕特种玻璃材料领域11年，为真空保温杯行业提供的低温焊料玻璃，具有以下优势：

• 精确的熔化温度范围，与无尾真空工艺完美匹配

• 优异的热膨胀系数匹配性，杜绝微裂纹

• 良好的流动性，自动封堵微小抽气孔

• 高气密性和耐老化性能，确保十年保温不衰减

如果您是保温杯生产厂家，或者正在寻找可靠的封接解决方案，欢迎与我们联系。一粒玻璃焊料，或许就是您产品从“合格”走向“卓越”的关键。
